보테이블을 이용한 DH보(보데크) 및 데크플레이트 시공 현장 사진 설명

당해 현장은 슬래브는 데크플레이트, 보는 DH보를 적용하여 시공 중에 있습니다.

지하층 2층부터 지상7층 까지 층고변화(보밑높이3.8M~5.4M)가 있어 재래식 시공방법 적용시, 층마다 시스템동바리와 일반서포트를 번갈아 가며 시공해야만 하는 현장이었습니다만, DS시스템(보테이블)을 적용하여 지하층부터 지상층까지 1벌 시공으로 진행하고 있습니다.

사진설명

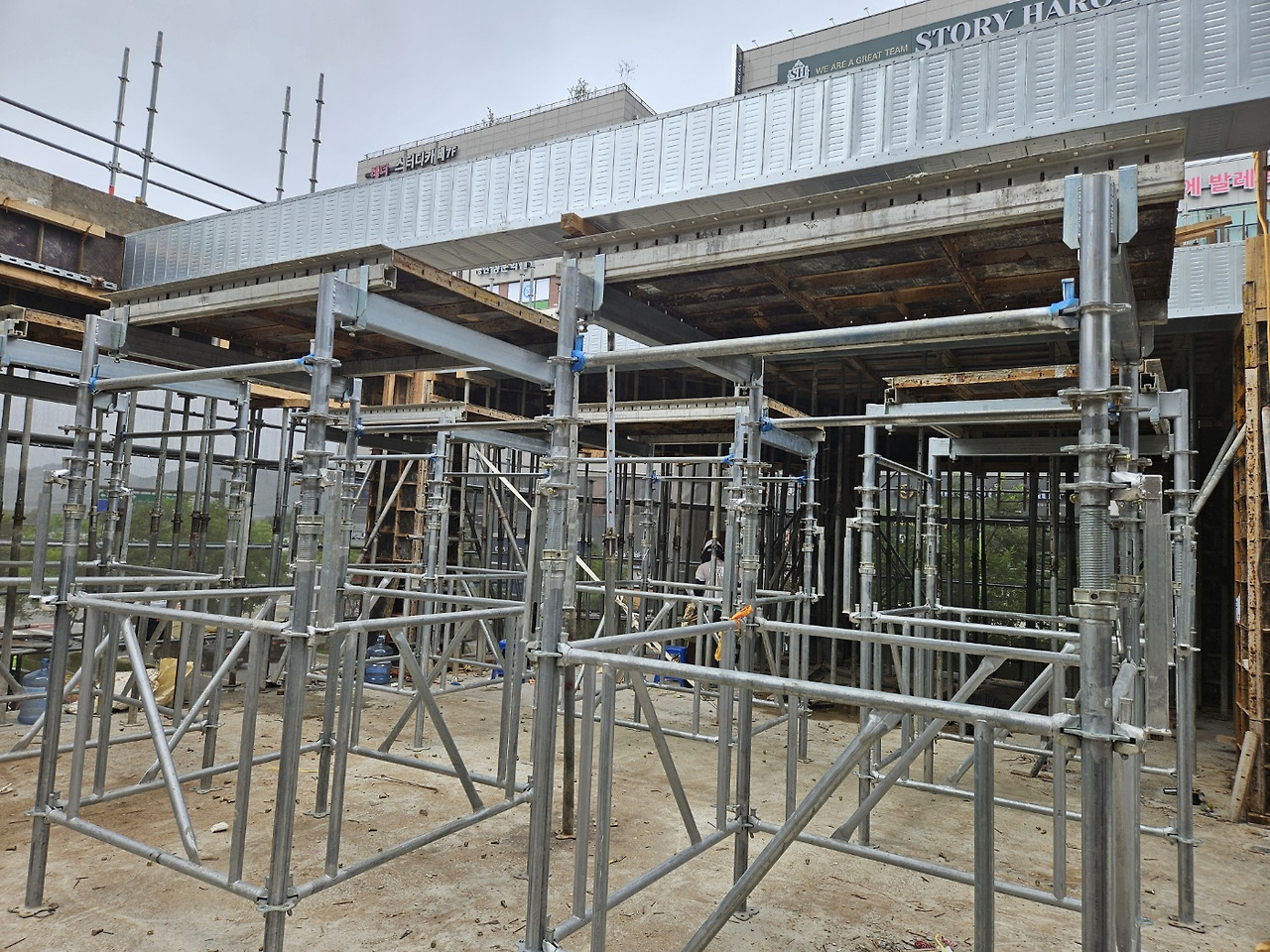

지하층 작업구간으로 데크플레이트 안전하게 시공한 모습입니다.
※ 데크플레이트 붕괴 사고 예방을 위해 보테이블 측면에 U헤드 잭과 산승각을 이용하여 멍에 설치모습





당사에서는 데크플레이트 작업시 보다 안전한 시공을 위해 신형 유헤드잭과 각파이프 멍에를 일체화 시켜 해체없이 편리하게 이동, 재설치 할 수 있도록 개선하였습니다.(아래 사진 참조)





콘크리트 타설전 필러 잭 서포트 설치로 타설후 만3일이 경과하여 이송하는 모습입니다.





DS보테이블은 협소한 공간에서도 자체 이동대차를 장착하여 지게차 도움없이 원활한 이동이 가능합니다.

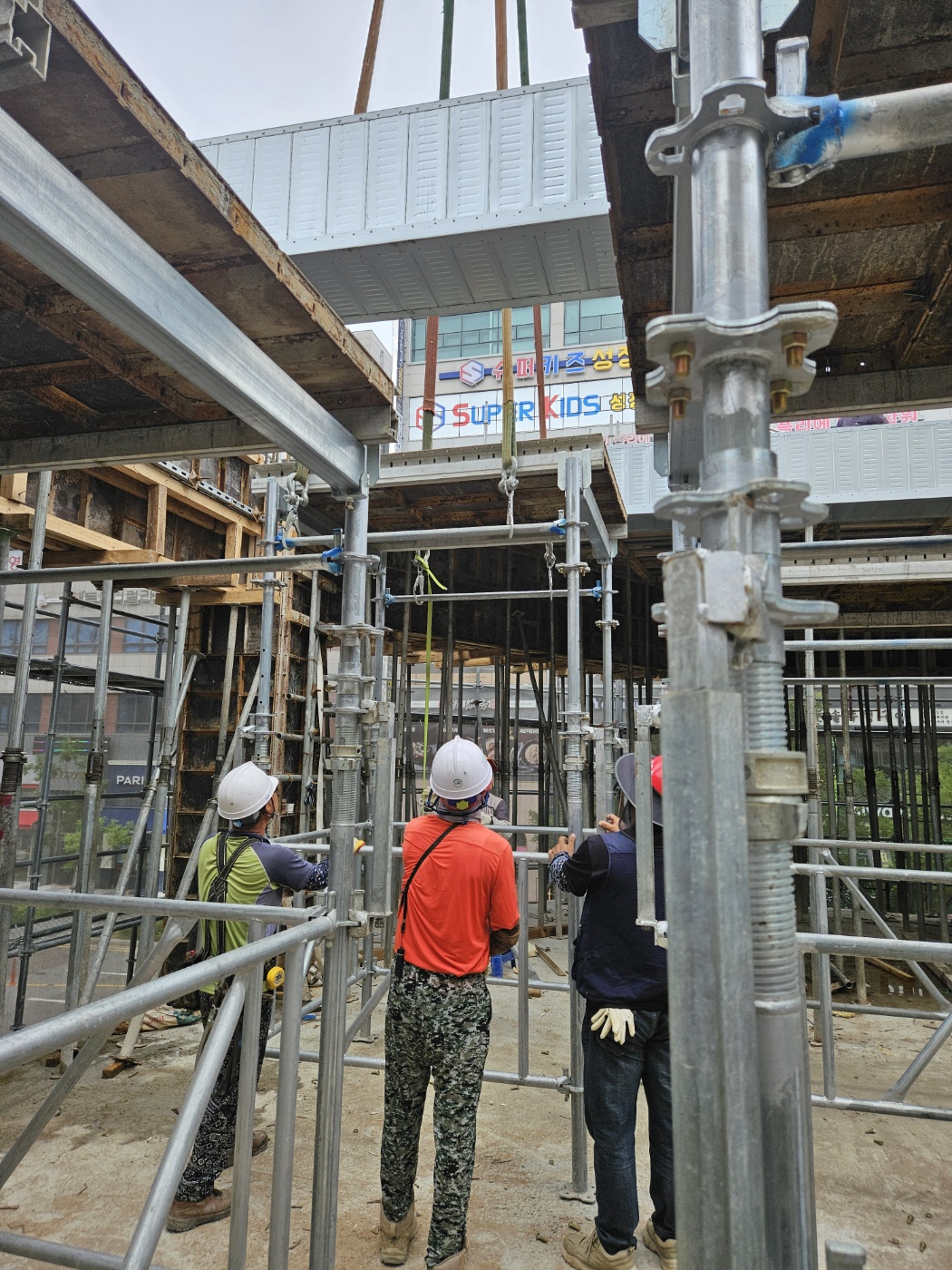

당해현장은 타워크레인을 이용하여 수직 이송하고 있는 모습입니다.

타워크레인를 이용하면 제 위치에 보테이블을 안착하여 즉시 시공할 수 있는 장점이 있습니다.





보테이블을 제 위치에 놓은 후 높이까지 맞추고 있는 모습입니다.

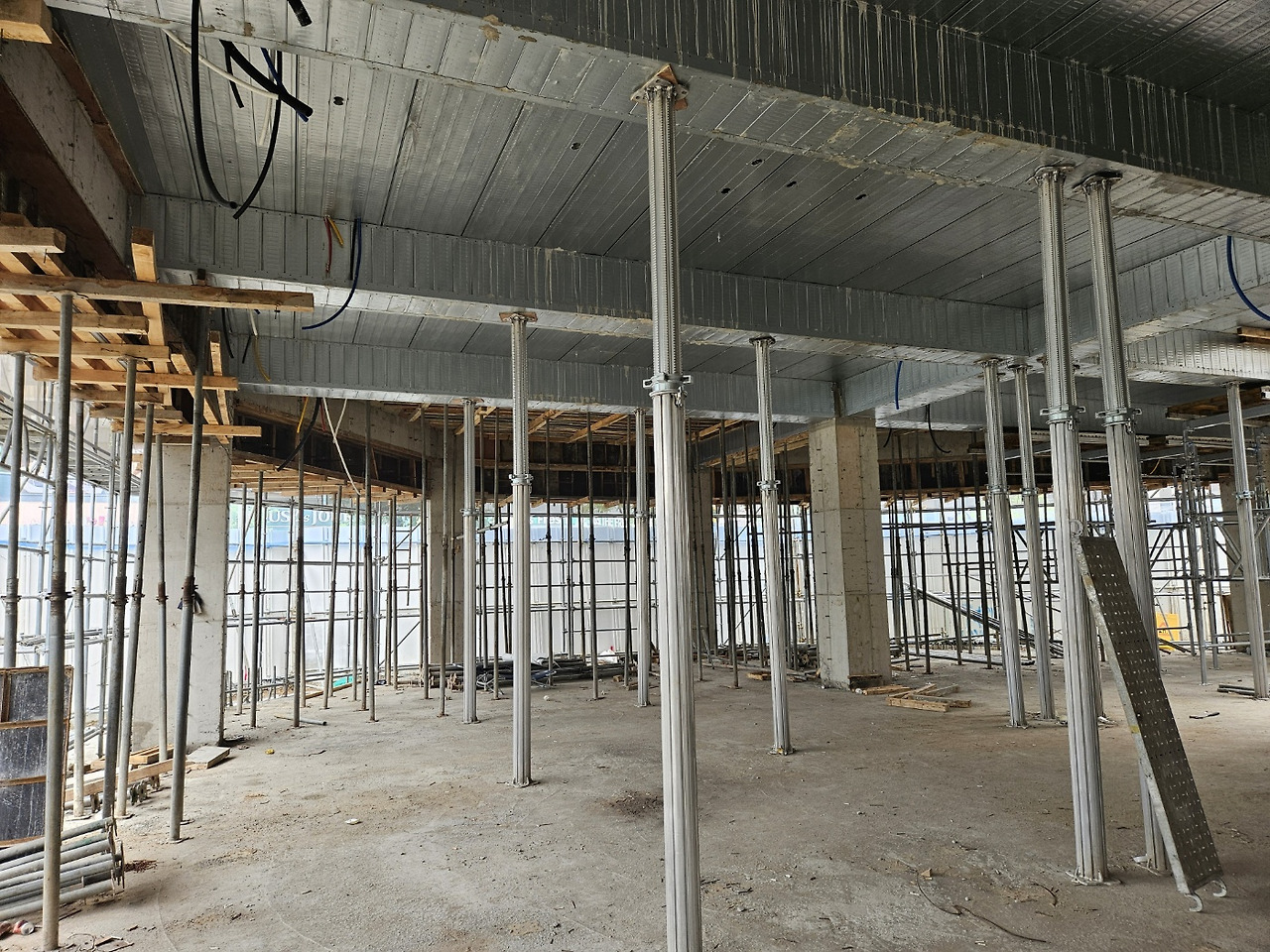

해체후 시공구간 잭서포트로 데크보 보강한 모습입니다. 잭서포트는 타설전 꼭 설치하셔야 합니다.





감사합니다.

데크플레이트와 보데크 최적시공 방법을 찾고 계시다면 언제든지 전화 주세요
