데크보(deck girder)와 데크슬래브(deck plate slab) 최적 시공방법입니다.

지식산업센터를 비롯한 높은 층고 건축물 시공 현장에서는 공사기간 단축 및 인건비 상승, 골치아픈 건설노조 문제등으로 데크슬래브(DECK PLATE)적용이 많아졌습니다.

또한, RC구조  GIRDER를 데크보(DH보)로 시공하는 현장도 점점 많아지고 있는 추세입니다.

RC구조 건축물은 기둥(column)과 보(girder)가 주요 구조부로써 구조적 결함이나, 튀르키예와 같은 지진 발생시 외부에서 크랙등 건물의 거동을 육안으로 확인할 수 있고 보수, 보강작업을 할 수 있어야합니다.

하지만, 데크보(dh보) 적용 건축물은 구조적 보수,보강에 문제가 있고, 건축물의 거동 상태를 확인할 수 없는 큰 단점을 갖고 있지요.

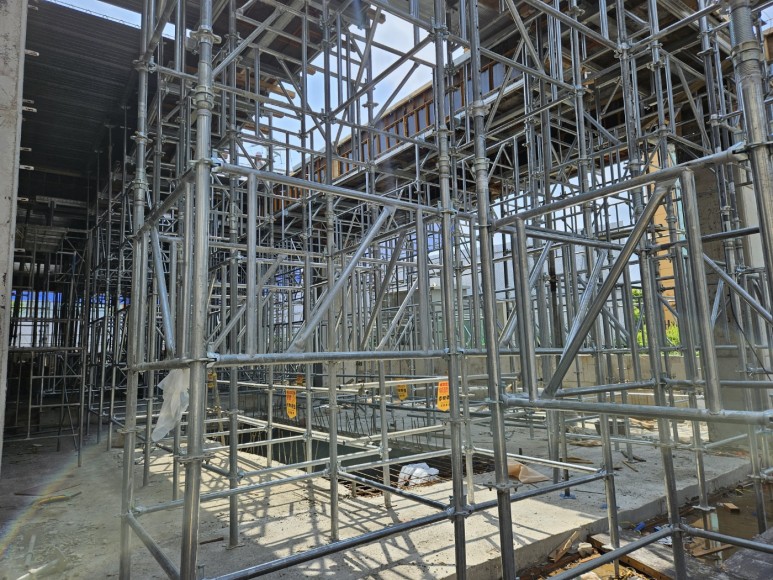

아무튼, 여러가지 이유로 층고 4M이상 건축물에 데크보(DH보)와 데크슬래브를 동시에 적용하는 현장에서는 하부 동바리로 주로 시스템동바리를 사용하고있으며, 보밑 동바리 2열과 슬라브 끝단에 보강용 동바리로 좌,우1열씩 4열로 배치하여 시공하였습니다.(아래 그림)





최근 시스템동바리 인건비의 급격한 상승으로 인해 공M3당 노임단가가 10,000원~15,000원/공m3(층고에 따라 다름, 장당5000원 발판 별도) 정도하니 업체의 부담이 많이 커졌습니다. 자재비는 3000원~3,500원/공m3로 매층 설치, 해체, 정리 운반, 재설치를 반복할 경우에는 자재량도 많아지고, 형틀과 시스템동바리 공종이 간섭되어 공사기간 지연이 되고,  공사비 상승의 주범이 됩니다.​

협소한 구간, 단차가 많은 구간등 시스템동바리 시공외엔 특별한 방법이 없은 경우에는 안전을 위해 사용해야겠지만,

형틀작업자가 직접 조립, 설치하고 전용 시공이 가능한 자재로  바꾸어야 원가절감 및 공기단축, 공종간 간섭없이 형틀작업자가 100% 시공함으로써 작업 중단없이 시공할 수 있습니다.

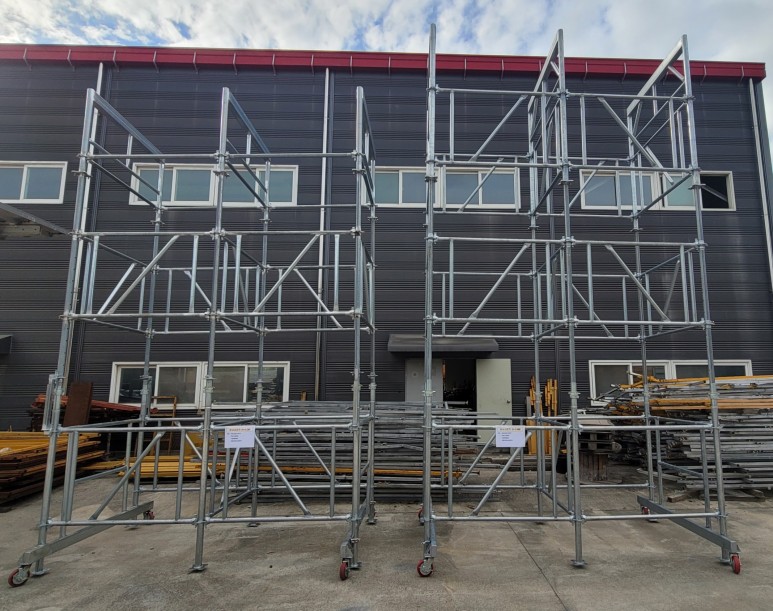

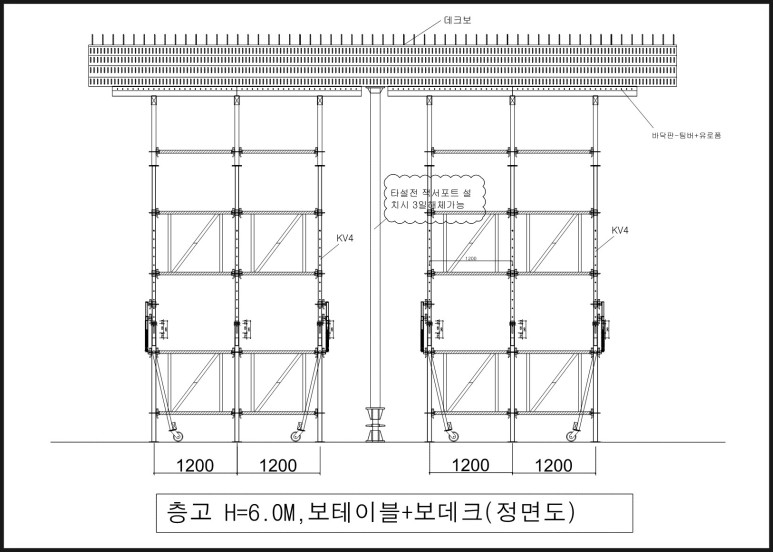

K보테이블 시공 정면 상세도면 및 사진



K보테이블 시공 평면 상세도면 및 사진

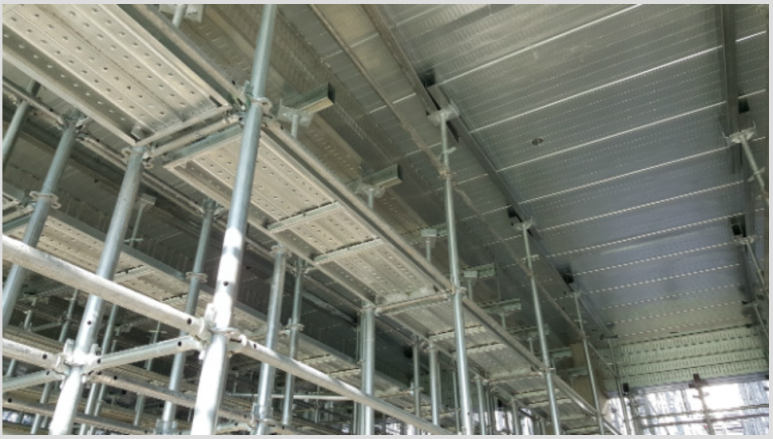

데크보와 데크슬래브 시공도 및 시공사진



DS시스템 바닥판을 이용한 재래식 보거푸집 시공사진

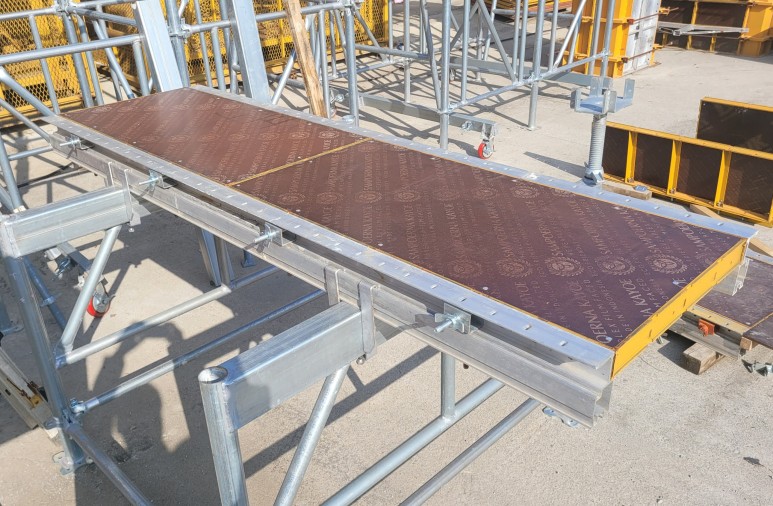

DS시스템(테이블폼)을 이용한 데크보 및 데크슬래브 시공사진



 K보테이블 전용시 테이블슬래브 보강용 유헤드잭 및 각파이프만 분리한후 보받침 포함 K보테이블 일체를 이동시켜, 재설치함으로 작업이 완성되어 신속한 작업 수행을 통한 공기단축, 혁신적인 원가절감을 기대 할 수 있습니다.



현장에서는 대형화, 기계화, 조립화를 통한 보, 벽체, 슬래브거푸집과 시스템화된 동바리를 적용하여 1회 조립후  재사용하는 시공방법만이 인력투입 최소화 및 작업 생산성 향상으로 성공적인 공사수행을 할 수 있습니다.

감사합니다.
